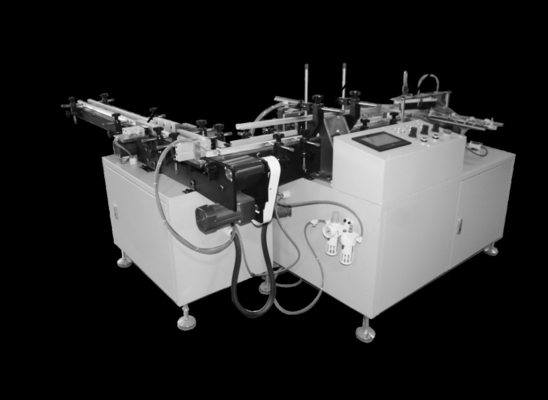

Nhiệt tự động có thể co lại Bao bì MÁY MÓC

3.1. Thông số kỹ thuật chính

Đường kính cuộn giấy 30-90mm

Độ dài cuộn giấy 35-90mm

Chiều dài đai truyền dẫn 125mm

Tắt tốc độ 125 lần/phút (tối đa)

Tốc độ đấm phẳng 125 lần/phút (tối đa)

Tốc độ đai truyền 40-500mm/s

Gói nhựa đẩy tốc độ 22 lần/phút (tối đa)

Gói nhựa đẩy chiều dài 30-400mm

Điện áp 220V/50Hz

Trọng lượng máy 380kg

Phá vỡ một phần

Trong quá trình hoạt động xi lanh, nhẹ nhàng nhấn nó vào cuộn giấy và kích thước của cuộn giấy có thể được điều chỉnh,

Phần đẩy cuộn

Cuộn bằng cách phá vỡ phần thành phần của rõ ràng sau khi sự xuất hiện của cuộn hình xi lanh hình trụ lần lượt cuộn đến ghế phẳng để chuẩn bị cuộn giấy để vỗ phẳng.

PAtting pnghệ thuật

Xi lanh vỗ cuộn điều khiển tấm cuộn để thực hiện chuyển động đối ứng, và các paperoll được đẩy bởi xi lanh lăn sẽ được làm phẳng theo độ dày, vì vậy là toprepare cho lần đẩy tiếp theo.

Xôingphần

• Xi lanh đẩy và cuộn

Đường ray hướng dẫn tuyến tính ở cả hai bên của xi lanh pusher vì công suất pusher Soure được sử dụng như là sự hỗ trợ để cải thiện độ ổn định của pusher.

• Phát hiện đêm giao thừa

Mắt phát hiện phát hiện rằng cuộn giấy đến tấm đẩy và hình trụ ra khỏi cuộn giấy.

• Vách ngăn giấy

Có nhiều lỗ lắp trên tấm cuộn và vách ngăn cuộn có thể được điều chỉnh bên trái và phải chọn vị trí của các lỗ lắp để thay đổi số lượng cuộn chuyển đổi.

• Bàn chải tóc

Chỉ cần nhấn bàn chải một chút vào cuộn giấy.

Đặc điểm kỹ thuật hoạt động

Hướng dẫn cài đặt tham số

1. Tốc độ phẳng: Thời gian cho mỗi lần chụp của xi lanh phẳng, giá trị càng lớn, tần số hành động càng nhỏ và ngược lại, tần số càng cao, giá trị được đề xuất được đặt thành 30;

2. Tốc độ đẩy giấy: Thời gian cần thiết để sản phẩm được đẩy từ góc sang một phần khác của băng chuyền sau khi phá vỡ tờ giấy. Giá trị càng lớn, tần số hành động càng nhỏ. Mặt khác, tần số càng cao, giá trị được đề xuất được đặt thành 25;

3. Tốc độ phá vỡ giấy: Thời gian cho mỗi lần phá vỡ hình trụ phá vỡ giấy, giá trị càng lớn, tần số hành động càng nhỏ, nếu không thì tần số càng cao, giá trị được đề xuất được đặt thành 30;

Hướng dẫn hoạt động chính

1. Gói đơn hàng đơn: Gói chuyển đổi hàng đơn/gấp đôi;

2. Căn hộ mở: Làm phẳng xi lanh để khởi động công tắc;

3. Làm phẳng công tắc: cấp xi lanh để đóng công tắc;

4

5. Tắt giấy: Phá vỡ xi lanh giấy để đóng công tắc;

Sơ đồ nhận dạng điểm đầu vào/đầu ra PLC

XO: Paper Pushing Fiber X1: Nguồn gốc của xi lanh đẩy giấy

X2: cảm biến đẩy đơn hàngX3:DOxyHàng đẩycảm biến

X4: Chất xơ gây nhiễu giấy X6: Dừng khẩn cấp

Y0: Xi lanh đẩy cuộn Y1: Xi lanh nhiễu giấy

Y3: Xi lanh vỡ giấy Y4: Xi lanh vỗ giấy

3.4. Thông số kỹ thuật của máy cắt

3.5 Tên của từng thành phần

(1) Bảng điều khiển hoạt động

(2) Điều chỉnh chiều cao Handway

(3) Phim thu nhỏ

(4) Cài đặt bộ phim thu nhỏ DeviceV

(5) Thanh sửa lỗi có thể thu vào được

(6) Tay cầm ly hợp màng kéo

(7) Trục tròn

(8) Tam giác mở màng tâm thu (trên)

(9) Vành đai truyền tải

(10) Công tắc dừng khẩn cấp

(11) Tấm tam giác mở màng tâm thu (thấp hơn)

(12) Mắt quang điện

(13) Cúp chân

(14) Con dao niêm phong (trên)

(15) Kéo động cơ

(16) Thu thập chất thải

(17) Vỏ giữ máy cắt niêm phong trên

(18) Thanh cân bằng cho ăn phim (có thể điều chỉnh lên và xuống

Bảng điều khiển hoạt động

• Chuyển đổi tùy chọn: Chuyển sang hướng dẫn sử dụng khi thay đổi phim hoặc điều chỉnh, chuyển sang tự động khi chạy gói.
• Nhiệt độ con dấu dọc: Đặt nhiệt độ của máy cắt con dấu dọc.
• Nhiệt độ niêm phong ngang: Đặt nhiệt độ dao cắt ngang.
• Thời gian niêm phong: Thiết lập hẹn giờ thời gian niêm phong.
• Cài đặt chiều dài: P Sản phẩm đi qua công tắc mắt điện sang máy cắt con dấu, đèn tín hiệu cho đến khi đặt thời gian.
• Đăng ký kiểm đếm: Hiển thị số lượng sản phẩm.

Hướng dẫn chuyển đổi chính để sử dụng

• Cài đặt hành trình

Thời gian càng dài, phần dư thừa của bộ phim thu nhỏ sẽ càng dài, và nó sẽ không đẹp sau khi thu hẹp. (Phim Post-Shrinkage của gói sẽ gây ra sự thư giãn)

Lưu ý: Khi thời gian quá ngắn, con dao niêm phong và cắt rất dễ cắt trên sản phẩm, thường là 0,1-0,5 giây (nhưng thời gian khác nhau do độ dày của bao bì)

• Quầy tính tiền

Gói đi qua công tắc mắt quang điện, và khi con dao niêm phong và cắt giảm xuống và tăng trở lại, số trên quầy sẽ được hiển thị.

*(Số trên bộ đếm được đặt lại về 0, chỉ cần nhấn nút "Đặt lại" ở góc trên bên phải).

(3) Công tắc mắt quang điện đối diện (được cài đặt ở cả hai bên của băng chuyền)

Khi gói đi qua mắt điện, setter đột quỵ hoạt động, và con dao niêm phong và cắt giảm xuống để niêm phong và cắt.

 Chạy trình tự

• Sau khi tăng công tắc công suất, điều chỉnh nhiệt độ đến nhiệt độ thích hợp; tuy nhiên, có thể có một số khác biệt do nhiệt độ phòng và độ dày của nguyên liệu thô được sử dụng dao dài 175 ° C, dao ngắn 175 ° C, thời gian niêm phong 0.8 ~ 1,2 giây
• Điều chỉnh chiều rộng của đai cấp theo chiều rộng của vật thể đóng gói, điều chỉnh chiều cao của tấm tam giác phía trên để điều chỉnh tay cầm và duy trì khoảng cách một centimet từ vật thể.
• Đặt chỗ rộng là khoảng cách giữa vị trí dừng của gói và đường trung tâm của con dao niêm phong ngang. Vui lòng đặt nó trên 1/2 chiều cao của WIP.
• Bộ điều khiển thời gian dừng đóng gói "Thời gian dừng giao hàng đai", nghĩa là đường trung tâm cắt dọc theo chiều dọc và khoảng cách dừng đóng gói được đặt ở độ cao 1/2.
• Đối với các sản phẩm đóng gói ở độ cao 6 cm, vui lòng đặt chiều dài của nguyên liệu thô dành riêng
• Sau khi chiều rộng của gói được đặt, vui lòng cài đặt phim thu nhỏ theo phương pháp thiết bị phim thu nhỏ.
• Khi con dao niêm phong đến cài đặt, kéo ra vật liệu thô để kết thúc lỗ mở vào vành đai đồng bộ kẹp, nhấn công tắc điều khiển thủ công sang dấu.
• Bật công tắc công việc và bắt đầu băng chuyền. Các sản phẩm được đặt trên băng chuyền có thể được tự động niêm phong packagin.
